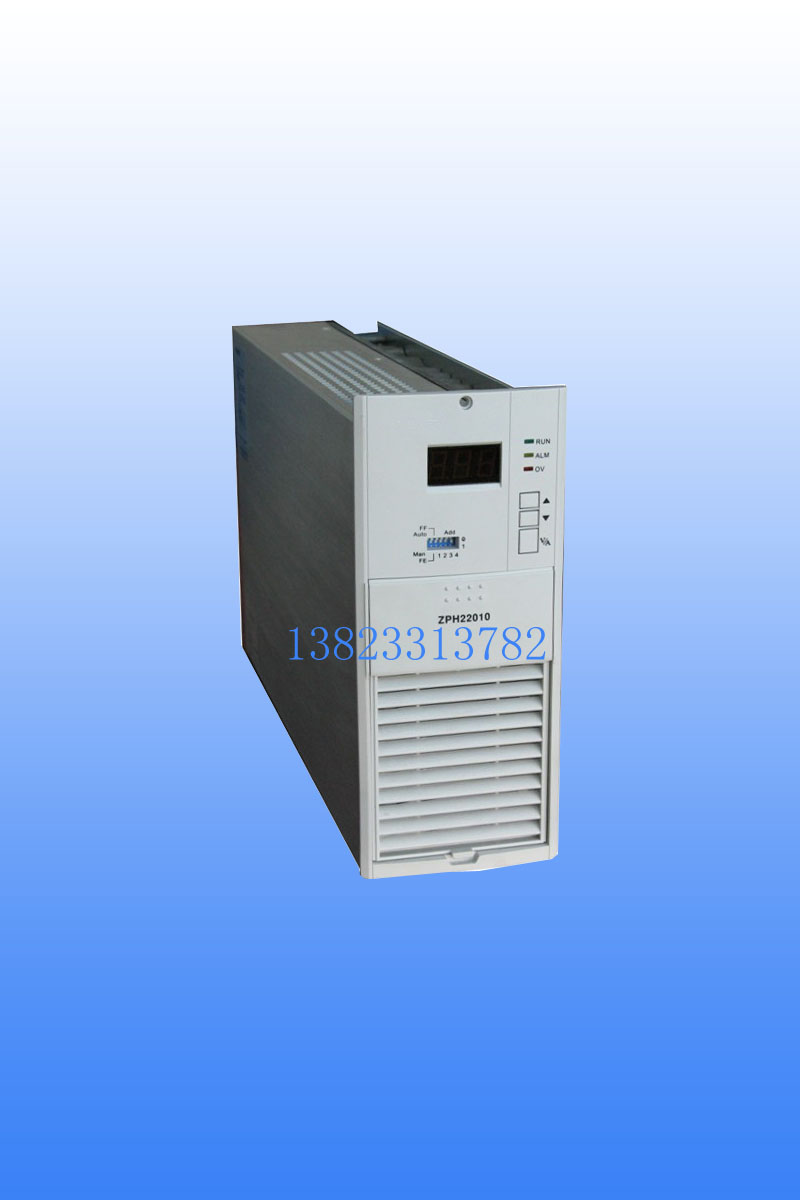

ZPH/ZMH系列高频开关整流模块是专为电力操作电源系统设计制造的电源模块。该产品采用当今最先进的边缘谐振软开关技术，可带电插拔，模块设有各种保护功能。模块内部自带CPU，模块所有基准校准和控制全部采用高精度D/A完成，替代所有电位器，避免了电位器固有的温度系数和机械特性所引起的参数漂移；模块还内置存储，保证模块运行参数设置永不丢失，即使脱离主监控工作其运行参数也不会有任何改变。
|
项目 |
技术指标 |
|
输入
特 性 |
三相四线输入VinNOM |
AC380V/50Hz |
|
电压变化范围VinF |
323 ~ 475Vac |
|
频率变化范围FinF |
45~65Hz |
|
功率因数PF |
≥0.92 |
|
交流输入电流Iin |
≤5A_10A / ZPH ≤15 A / ZMH |
|
直流输出
特 性 |
ZPH/ZMH系列 |
ZPH |
ZPH |
ZMH |
ZPH |
ZPH |
ZMH |
|
直流输出额定电压VONOM |
220V |
220V |
220V |
110V |
110V |
110V |
|
直流输出额定电流IONOM |
5A |
10A |
20A |
10A |
20A |
40A |
|
输出电压范围VoutF |
176 ~ 286Vdc |
88 ~ 143Vdc |
|
输出限流范围IoutF |
(10% ~ 110%)×IONOM额定电流 |
|
稳压精度Wv |
≤±0.5% |
|
稳流精度Wi |
≤±0.5% |
|
纹波系数VSC |
≤0.1% |
|
工作效率E |
≥92% / ZPH; ≥93%/ ZMH |
|
动态响应TSP |
≤200μS |
|
电压上升时间（软启动）Tsetup |
3 ~ 8 S (秒) |
|
可闻噪声N |
≤55dB/风冷；≤35dB/自冷； |
|
温度系数(1/℃) |
≤0.2% |
|
绝 缘 |
绝缘电阻IR |
DC1000V，>10MΩ |
|
绝缘强度IV(输入输出及外壳地) |
AC2000V/50Hz，1Min，无击穿无飞弧 |
|
四遥功能 |
遥控YK |
开/关机、均/浮充 |
|
遥调YT |
输出电压、输出限流点均连续可调 |
|
遥测YC |
输出电压、输出电流、工作温度 |
|
遥信YX |
开/关机状态、故障、保护类型 |
|
环境要求 |
工作环境温度WT |
－10℃ ~ ＋40℃ |
|
储存温度TEMPST |
－25℃ ~ ＋65℃ |
|
相对湿度 |
≤95% |
|
大气 |
70 ~ 106KPa |
|
安规认证 |
安规认证 |
符合3C等认证 |
|
电磁干扰
滤波标准
EMC/EMI |
传导辐射干扰
电磁干扰 |
EN55022－Class A
DLT78－2001，GB/T17194
GB/T17626-1998 |
|
使用寿命 |
MBTF |
300000小时 |
|
外形尺寸 |
宽×高×深（mm） |
110W*257H*398D_H6,139W*288H*460D_A5 |
|
重 量 |
模块重量Weight（Kg） |
≤8Kg / ZPH ≤15 Kg / ZMH |
|
